Электрокардиостимулятор

1. Определение и суть устройства

Электрокардиостимулятор (искусственный водитель ритма, пейсмекер) — это имплантируемое электронное медицинское устройство, предназначенное для генерации электрических импульсов, которые стимулируют сокращение сердечной мышцы при недостаточной собственной частоте сердечных сокращений или при нарушении проведения импульсов по проводящей системе сердца. Кардиостимулятор является наиболее эффективным методом лечения симптомных брадиаритмий и позволяет предотвратить такие опасные состояния, как обмороки, сердечная недостаточность и внезапная сердечная смерть.

Современный кардиостимулятор представляет собой миниатюрный компьютер, размещенный в герметичном титановом корпусе, который имплантируется под кожу в подключичной области. Он соединен с одним или несколькими электродами, которые проводятся через венозную систему к сердцу и фиксируются в эндокарде (внутренней оболочке сердца). Устройство непрерывно анализирует собственную электрическую активность сердца и подает стимулирующие импульсы только в тех случаях, когда собственная частота сердечных сокращений опускается ниже заданного порога (режим «по требованию»). Это обеспечивает физиологическую работу сердца и предотвращает конкуренцию между собственным и искусственным ритмом.

Имплантация кардиостимулятора является одной из самых частых операций в кардиохирургии и интервенционной кардиологии. Ежегодно в мире имплантируется более 1,5 миллиона стимуляторов, и эта цифра продолжает расти с увеличением средней продолжительности жизни и распространенности сердечно-сосудистых заболеваний.

2. Анатомо-физиологические основы

Для понимания работы кардиостимулятора необходимо знание нормальной физиологии сердечного ритма и его нарушений.

2.1. Проводящая система сердца

В норме электрический импульс генерируется в синоатриальном узле (основной водитель ритма) с частотой 60-80 импульсов в минуту. Затем импульс распространяется по предсердиям, достигает атриовентрикулярного узла, где задерживается на 0,12-0,20 секунды, и через пучок Гиса и его ножки передается к желудочкам, вызывая их сокращение. При нарушении работы любого из этих звеньев возникает брадикардия (урежение ритма), которая может быть опасна для жизни.

2.2. Причины имплантации стимулятора

Кардиостимулятор имплантируется при состояниях, когда собственная частота сердечных сокращений неспособна обеспечить адекватный сердечный выброс:

• Синдром слабости синусового узла: неспособность синусового узла генерировать импульсы с достаточной частотой, паузы более 3 секунд, синдром тахи-бради.

• Атриовентрикулярная блокада II и III степени: нарушение проведения импульса от предсердий к желудочкам, особенно при симптомных формах (обмороки, головокружения) и при блокадах типа Мобитц II.

• Хронотропная недостаточность: неспособность синусового узла адекватно учащать ритм при физической нагрузке.

• **Бифасцикулярная и трифасцикулярная блокады с синкопальными состояниями или с удлинением интервала HV (> 70 мс) по данным электрофизиологического исследования.

3. Устройство и компоненты кардиостимулятора

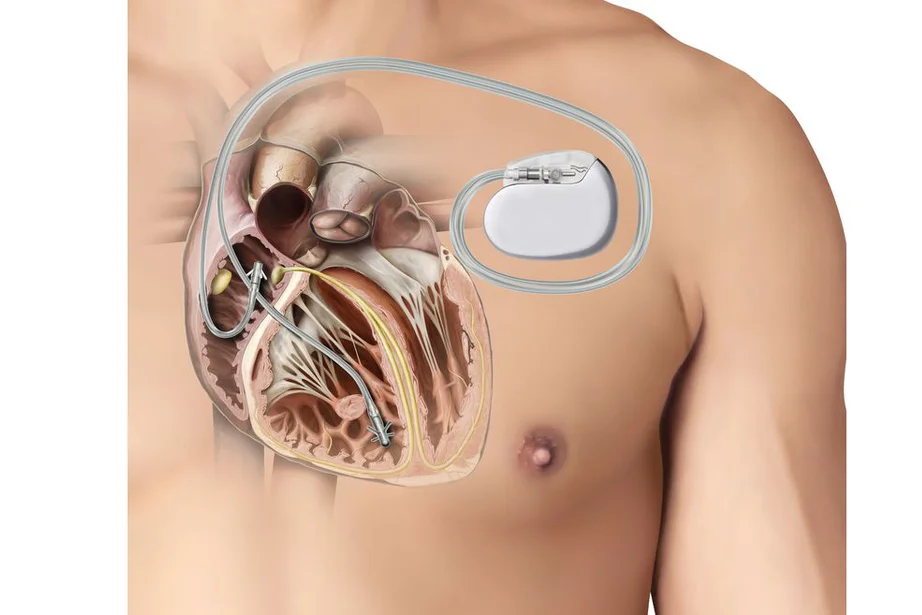

Современный электрокардиостимулятор состоит из трех основных компонентов: генератора импульсов, электродов и системы программирования.

3.1. Генератор импульсов

Это герметичный титановый корпус, содержащий батарею (литий-йодный элемент), микропроцессор и электронную схему. Генератор выполняет несколько функций:

• Сенсорная (детектирующая): непрерывно анализирует электрическую активность сердца, регистрируя собственные зубцы R и P.

• Стимулирующая: генерирует электрический импульс заданной амплитуды (в вольтах) и длительности (в миллисекундах) при отсутствии собственного сердечного сокращения в течение заданного времени.

• Управляющая и логическая: определяет режим работы, частоту стимуляции, чувствительность и другие параметры в соответствии с запрограммированными настройками.

• Телеметрическая: обеспечивает двустороннюю связь с внешним программатором для считывания данных и изменения параметров без хирургического вмешательства.

Срок службы батареи составляет 8-12 лет, после чего требуется замена генератора (обычно без замены электродов, если они функционируют нормально).

3.2. Электроды (стимулирующие провода)

Электроды представляют собой изолированные гибкие проводники, которые проводят импульс от генератора к сердцу и передают сигналы собственной активности сердца обратно к генератору. Они могут быть:

• Униполярными: один электрод (катод) в сердце, а анодом служит корпус генератора. Чувствительны к мышечным помехам, но проще в установке.

• Биполярными: оба электрода (катод и анод) находятся в сердце на расстоянии 1-2 см друг от друга. Менее чувствительны к помехам, используются чаще.

Электроды фиксируются в эндокарде (внутренней оболочке сердца) с помощью активной или пассивной фиксации. Активные электроды имеют винтовой наконечник, который ввинчивается в эндокард; пассивные имеют зубцы, которые зацепляются за трабекулы. В зависимости от места имплантации электроды могут устанавливаться в правое предсердие (для стимуляции предсердий), правый желудочек (для стимуляции желудочков) или в коронарный синус (для бивентрикулярной стимуляции).

3.3. Программатор

Это внешнее устройство, которое используется врачом для настройки и мониторинга работы стимулятора. Программатор позволяет:

• Изменять режим работы, частоту, амплитуду и длительность импульса.

• Анализировать параметры электродов (импеданс, порог стимуляции, амплитуда R-зубца).

• Считывать историю аритмий и эпизодов стимуляции.

• Дистанционно управлять устройством (телеметрия).

4. Режимы работы кардиостимуляторов

Современные кардиостимуляторы могут работать в различных режимах, обозначаемых трех-, четырех- или пятибуквенным кодом (код NASPE/BPEG). Наиболее распространенные режимы:

4.1. Однокамерная стимуляция (VVI или AAI)

• VVI: стимуляция и детекция только в желудочке. Используется у пациентов с постоянной фибрилляцией предсердий или с редкими эпизодами брадикардии.

• AAI: стимуляция и детекция только в предсердии. Используется у пациентов с синдромом слабости синусового узла при сохранной АВ-проводимости.

4.2. Двухкамерная стимуляция (DDD, DDDR)

Наиболее физиологичный режим, обеспечивающий стимуляцию как предсердий, так и желудочков с сохранением последовательности сокращений. Буквы означают:

• D (Dual): стимуляция и детекция в обеих камерах.

• D: ответ стимулятора на детектированный сигнал (может быть как стимуляция, так и подавление).

• R (Rate-responsive): наличие частотной адаптации (датчик физической активности).

DDD-режим позволяет:

• Сохранять сино-предсердную синхронизацию.

• Поддерживать АВ-синхронизацию (последовательное сокращение предсердий и желудочков).

• Обеспечивать хронотропную поддержку при нагрузке (учащение ритма).

Этот режим показан большинству пациентов с сохранной синусовой функцией и АВ-проводимостью.

4.3. Бивентрикулярная стимуляция (CRT — Cardiac Resynchronization Therapy)

Используется у пациентов с сердечной недостаточностью и широкими комплексами QRS (блокада левой ножки пучка Гиса). Включает стимуляцию левого желудочка через коронарный синус в дополнение к правому желудочку, что синхронизирует сокращение обоих желудочков и улучшает гемодинамику.

4.4. Субкожный кардиовертер-дефибриллятор (S-ICD)

Не является классическим стимулятором, но относится к устройствам для лечения аритмий. Используется для профилактики внезапной смерти при желудочковых тахиаритмиях. Не требует внутрисосудистых электродов, все электроды находятся под кожей.

5. Показания к имплантации

Решение об имплантации кардиостимулятора принимается на основании международных и национальных клинических рекомендаций.

Абсолютные показания (класс I):

• Симптомная брадикардия, вызванная СССУ или АВ-блокадой.

• Документированные паузы > 3 секунд у пациентов с симптомами.

• АВ-блокада II степени типа Мобитц II или III степени (полная) с симптомами.

• Хронотропная недостаточность с клиническими проявлениями.

• Посттахикардитические паузы с симптомами.

• Невозможность применения антиаритмических препаратов из-за риска усугубления брадикардии.

• АВ-блокада III степени или II степени (тип Мобитц II) у пациентов с нейромышечными заболеваниями (например, миотония).

Относительные показания (класс II):

• Бессимптомная брадикардия с паузами > 3 секунд у пожилых пациентов.

• АВ-блокада I степени с гемодинамическими нарушениями.

• СССУ с бессимптомной брадикардией и длительными паузами (показания уточняются по данным электрофизиологического исследования).

• Бифасцикулярная блокада с синкопальными состояниями неясного генеза.

Диагностические показания (класс III — не показано):

• Бессимптомная брадикардия без клинических проявлений и без пауз.

• Синусовая брадикардия у спортсменов (если нет симптомов и пауз > 3 секунд).

6. Процедура имплантации

Имплантация кардиостимулятора является малоинвазивной операцией, выполняемой под местной анестезией с внутривенной седацией.

6.1. Подготовка

• Предоперационное обследование: ЭхоКГ, ЭКГ, холтеровское мониторирование, лабораторные анализы (коагулограмма, электролиты, креатинин), исключение инфекций.

• Отмена антикоагулянтов и антиагрегантов (по согласованию с лечащим врачом).

• Гигиеническая обработка кожи в области имплантации (подключичная область, иногда аксиллярная или абдоминальная).

6.2. Ход операции

1. Доступ: разрез кожи длиной 3-5 см в подключичной области (слева чаще, чем справа). Формируется «карман» для генератора в подкожной клетчатке.

2. Венозный доступ: пункция подключичной, подмышечной или цефалической вены. Через венозный доступ вводится электрод и под контролем рентгеноскопии проводится в сердце.

3. Установка электродов: электрод фиксируется в эндокарде (обычно в верхушке правого желудочка и/или в ушке правого предсердия). Проверяются параметры: порог стимуляции (должен быть < 1,0 В), амплитуда R-зубца (> 5 мВ) и импеданс (400-1200 Ом).

4. Подключение генератора: электроды подключаются к генератору, который помещается в карман.

5. Тестирование: проверяется работа стимулятора в заданном режиме, измеряются все параметры.

6. Закрытие раны: рана ушивается косметическими швами, накладывается асептическая повязка.

6.3. Длительность и восстановление

Операция занимает 30-60 минут (при однокамерной стимуляции) или 60-120 минут (при двухкамерной или бивентрикулярной). Пациент находится в стационаре 1-3 дня, затем выписывается с рекомендациями. Полное заживление раны происходит через 2-3 недели.

7. Послеоперационное ведение и реабилитация

7.1. Ранний послеоперационный период

• Контроль гемодинамики, ЭКГ, рентгенография грудной клетки (для исключения пневмоторакса и оценки положения электродов).

• Ограничение движений в руке на стороне имплантации (не поднимать выше плеча, не отводить в сторону) в течение 2-3 недель для предотвращения смещения электродов.

• Антибиотикопрофилактика (обычно 1-2 дня).

• Контроль раны (перевязки, исключение инфекции).

7.2. Долгосрочное наблюдение

• Первый плановый осмотр через 1-3 месяца для программирования и оптимизации параметров.

• Затем осмотры каждые 6-12 месяцев для проверки работы устройства и состояния электродов.

• Контроль батареи: при снижении заряда до 80% частота осмотров увеличивается до 3-6 месяцев.

• При появлении симптомов (головокружение, обмороки, сердцебиение) — внеочередной осмотр.

7.3. Ограничения в повседневной жизни

• Избегать контакта с сильными магнитными полями (МРТ — при наличии МР-совместимого устройства, иначе противопоказано).

• Избегать высокоинтенсивных источников электромагнитного излучения (радиочастотные идентификаторы, мощные электродвигатели, сварочные аппараты).

• Мобильные телефоны, микроволновые печи, бытовая техника безопасны при соблюдении расстояния > 15-20 см.

• Плавание, душ, ванна разрешены после заживления раны.

• Физические нагрузки: постепенное увеличение активности через 4-6 недель, избегание контактных видов спорта, тяжелой атлетики (риск травмы кармана).

8. Осложнения и риски

Несмотря на безопасность процедуры, существуют возможные осложнения.

8.1. Ранние осложнения (во время или сразу после имплантации)

• Пневмоторакс (прокол плевры) — 0,5-1% случаев, требует дренирования.

• Гематома в области кармана — 1-3%, обычно рассасывается самостоятельно.

• Инфекция раны или кармана — 1-2%, требует антибиотикотерапии, в тяжелых случаях — извлечения устройства.

• Смещение электрода (дислокация) — 1-3%, требует повторного вмешательства.

• Перфорация сердца (очень редко, < 0,5%) — может потребовать хирургического вмешательства.

• Тромбоз подключичной вены — 1-2%.

8.2. Поздние осложнения

• Синдром пейсмекера (синдром водителя ритма): нефизиологическая стимуляция приводит к нарушению гемодинамики (снижение АД, головокружение). Корректируется перепрограммированием или сменой режима.

• Реакция на электрод: фиброз на конце электрода, повышение порога стимуляции, требующее увеличения энергии.

• Перелом электрода: встречается редко, может потребовать замены.

• Инфекция: поздняя инфекция кармана (через месяцы или годы) — серьезное осложнение, требующее удаления всей системы.

• Толерантность (привыкание) к стимуляции: не является клинической проблемой, так как устройство работает автоматически.

9. Современные технологии и перспективы

9.1. Беспроводные стимуляторы (Leadless Pacemaker)

Миниатюрные устройства (размером с крупную таблетку), которые имплантируются непосредственно в правый желудочек через бедренную вену. Не требуют подключичного доступа и электродов. Используются при однокамерной стимуляции, особенно у пациентов с высоким риском инфекции. Пример: Micra (Medtronic) — вес 1,75 г, срок службы 10-12 лет.

9.2. МР-совместимые стимуляторы

Специальные модели, которые позволяют безопасно проводить МРТ (при соблюдении определенных условий), что важно для пациентов, которым требуется диагностика других заболеваний (онкология, неврология).

9.3. Дистанционное мониторинг

Современные стимуляторы могут автоматически передавать данные врачу через интернет (телеметрия), что позволяет выявлять нарушения (аритмии, падения батареи, дислокацию электродов) без посещения клиники.

9.4. Физиологическая стимуляция (His-пучковая стимуляция)

Стимуляция непосредственно пучка Гиса, обеспечивающая более физиологичное сокращение желудочков и предотвращающая дилатацию левого желудочка. Находится на стадии активного внедрения.

9.5. Субкожные системы (S-ICD)

Не требуют внутрисосудистых электродов, не предназначены для стимуляции при брадикардии, но могут купировать желудочковые аритмии. Альтернатива классическим ИКД.

10. Заключение

Электрокардиостимулятор является одним из самых успешных и эффективных достижений современной медицины, который за последние десятилетия спас миллионы жизней пациентов с тяжелыми брадиаритмиями. Имплантация кардиостимулятора позволяет не только устранить такие опасные симптомы, как обмороки и головокружения, но и значительно улучшить качество жизни, вернуть пациенту трудоспособность и физическую активность.

Современные устройства обладают высокой надежностью, длительным сроком службы и широкими возможностями программирования, что позволяет индивидуализировать лечение. Технологии продолжают развиваться: появляются беспроводные стимуляторы, системы дистанционного мониторинга, более физиологичные режимы стимуляции и МР-совместимые устройства.

Правильный отбор пациентов, соблюдение техники имплантации и адекватное послеоперационное ведение являются ключевыми факторами успеха. Регулярное наблюдение у кардиолога и своевременная замена генератора обеспечивают долгосрочную эффективность и безопасность лечения. Кардиостимулятор — это не просто устройство, а надежный помощник, который позволяет сердцу работать ритмично и эффективно на протяжении многих лет.
